گندله سازی
(Pelletizing)
گندلهسازی؛ زیربنای تولید پایدار آهن اسفنجی و فولاد
گندلهسازی (Pelletizing) یکی از مهمترین حلقههای زنجیره فولاد است. هدف اصلی آن، تبدیل کنسانتره سنگآهن بسیار ریزدانه به گندلههایی با ابعاد، استحکام و ترکیب شیمیایی یکنواخت است تا واحدهای احیای مستقیم (DRI) بتوانند با راندمان بالا و کیفیت ثابت کار کنند.
اهمیت احیای مستقیم به خوراک یکنواخت
در واحدهای احیای مستقیم مانند Midrex و Energiron، گاز احیاکننده باید از میان بستر گندلهها عبور کند.
اگر گندلهها:
- خیلی ریز باشند ⟸ افت فشار زیاد میشود.
- خیلی درشت باشند ⟸ احیا ناقص میشود.
- استحکام کافی نداشته باشند ⟸ خرد شده و فاین تولید میکنند.
- ترکیب شیمیایی یکنواختی نداشته باشند ⟸ کیفیت آهن اسفنجی نوسان پیدا میکند.
بنابراین گندلهسازی در واقع کارخانه تولید «خوراک استاندارد» برای احیای مستقیم است.

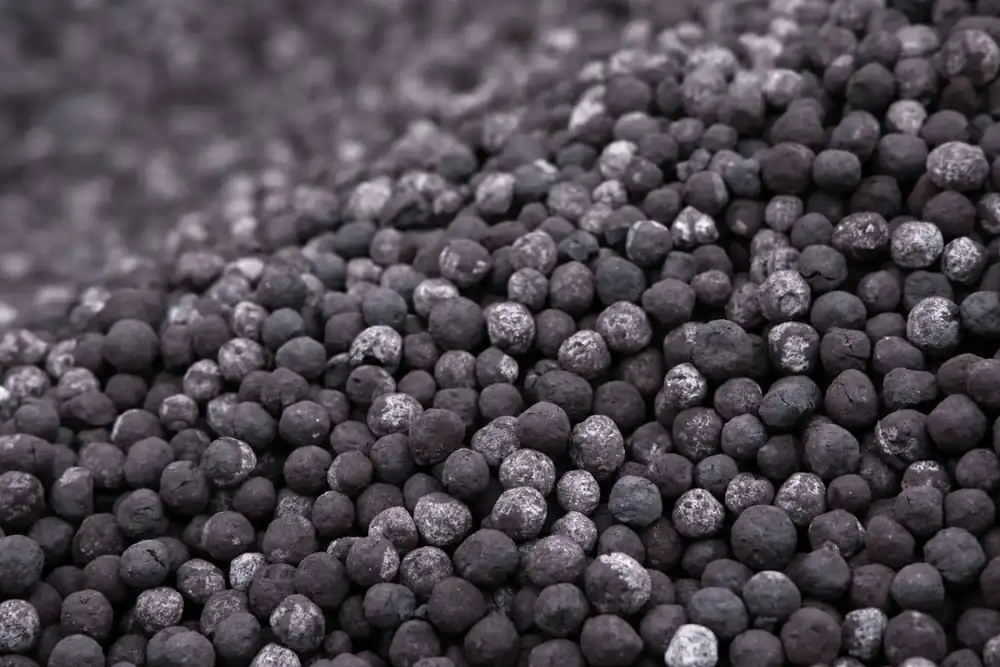

مشخصات گندله مناسب احیای مستقیم
اندازه (Size Distribution)
اندازه استاندارد گندله معمولا بین ۸ تا ۱۸ میلیمتر است. البته این بازه به بخش ریزتر برای مشخص شدن مقدار ایدهآل و قابل قبول تقسیم میشود که به شرح زیر است:
- 9 تا 16 میلیمتر: ایدهآل
- 8 تا 18 میلیمتر: قابل قبول
وجود گندله ریز (Under Size)، گندله درشت (Over Size) باعث اختلال در جریان گاز میشود.
استحکام فشاری
استحکام فشاری گندله یکی از مهمترین شاخصهای کیفی در فرآیند احیای مستقیم و حملونقل مواد است. هر گندله باید توان تحمل وزن چندین متر از ستون گندلههای قرارگرفته در بالای خود را داشته باشد تا در مراحل انبارش، جابهجایی و شارژ کوره دچار خردایش نشود. در واحدهای صنعتی، استحکام فشاری گندله معمولاً بیش از 250 کیلوگرم بر گندله است و در برخی خطوط پیشرفته تولید، این مقدار به بیش از 300 کیلوگرم بر گندله نیز میرسد.
تخلخل
ساختار گندله باید دارای تخلخل کنترلشده باشد تا گازهای احیایی مانند هیدروژن (H₂) و مونوکسید کربن (CO) بتوانند بهراحتی به بخشهای داخلی آن نفوذ کنند. تخلخل ناکافی، سرعت احیا و راندمان تولید آهن اسفنجی را کاهش میدهد؛ درحالیکه تخلخل بیش از حد میتواند استحکام مکانیکی گندله را تضعیف کرده و احتمال خردایش آن را افزایش دهد. دستیابی به تعادل میان تخلخل و استحکام، یکی از مهمترین معیارهای تولید گندله باکیفیت است.
شاخص سایش و خردشدگی
گندله باید در طول مراحل حملونقل، انبارش و انتقال، شکل و استحکام خود را حفظ کند. عبور از نوار نقالهها، سیلوها، واگنهای حمل و کشتیهای فلهبر نباید موجب تولید مقادیر قابل توجهی ذرات ریز (Fines) شود. افزایش فاین، نفوذپذیری بستر را کاهش داده، جریان گازهای احیایی را مختل میکند و راندمان واحد احیای مستقیم را تحت تأثیر قرار میدهد. به همین دلیل، کنترل شاخصهای سایندگی و خردشدگی از مهمترین معیارهای ارزیابی کیفیت گندله به شمار میرود.
فرآیند گندلهسازی
تولید گندله، فرآیندی است که طی آن ذرات بسیار ریز کنسانتره سنگ آهن به گلولههایی با استحکام مکانیکی و خواص متالورژیکی مناسب تبدیل میشوند. این محصول نقش مهمی در افزایش بهرهوری واحدهای احیای مستقیم و کوره بلند ایفا میکند.
1- دریافت و آمادهسازی کنسانتره سنگ آهن
فرآیند گندلهسازی با دریافت کنسانتره آغاز میشود. کنسانتره مورد استفاده معمولاً دارای عیار آهن 66 تا 69 درصد بوده و بخش عمده ذرات آن ابعادی کمتر از 45 میکرون دارند. دانهبندی یکنواخت و خلوص مناسب، تأثیر مستقیمی بر کیفیت گندله نهایی دارد.
2- افزودن مواد افزودنی
برای بهبود استحکام و خواص متالورژیکی، مقادیر مشخصی از مواد افزودنی به کنسانتره اضافه میشود. بنتونیت مهمترین ماده چسباننده در این مرحله است که معمولاً بین 0.5 تا 1 درصد مصرف شده و استحکام گندله خام را افزایش میدهد. همچنین آهک و دولومیت بهمنظور تنظیم بازیسیته، کنترل ترکیب شیمیایی و بهبود عملکرد گندله در فرآیند احیا مورد استفاده قرار میگیرند.

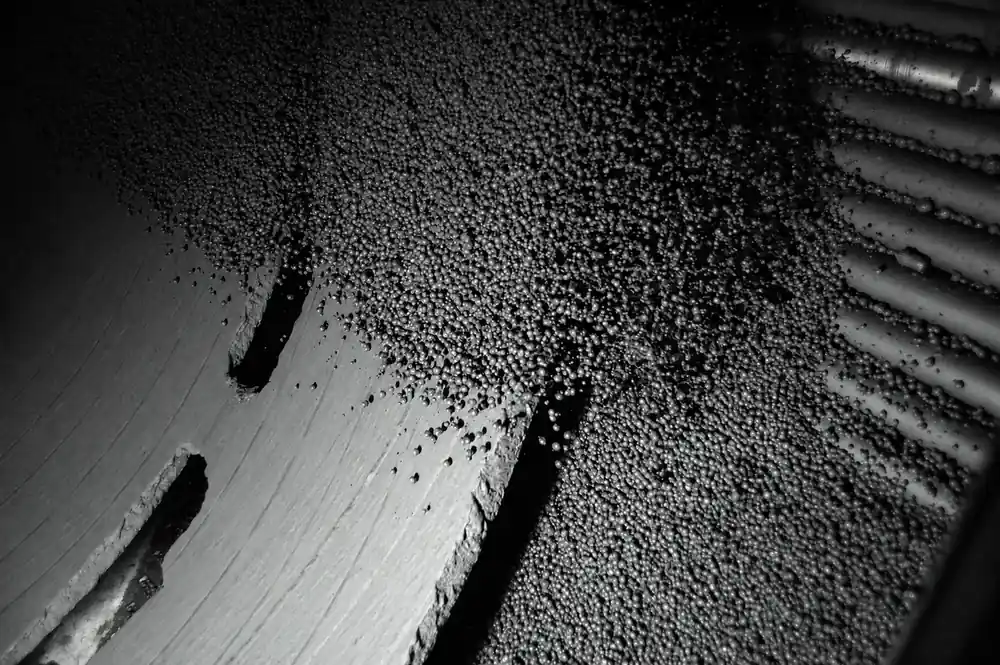

3- تشکیل گندله خام (Green Pellet)
مخلوط آمادهشده وارد دیسک یا درام گندلهسازی میشود. در این تجهیزات، ذرات مرطوب کنسانتره تحت تأثیر حرکت چرخشی و رطوبت کنترلشده به تدریج به یکدیگر چسبیده و گندلههای خام با ابعاد مشخص تشکیل میشوند.
4- خشککردن گندله
گندلههای خام پیش از ورود به مرحله پخت، در دمایی حدود 200 تا 400 درجه سانتیگراد خشک میشوند. این مرحله با حذف رطوبت اضافی، از ترکخوردگی و شکست گندله در مراحل بعدی جلوگیری میکند.
5- پخت و سختسازی (Induration)
پخت مهمترین مرحله در فرآیند گندلهسازی است. گندلهها در دمایی بین 1200 تا 1350 درجه سانتیگراد حرارت میبینند تا پیوندهای مستحکم بین ذرات ایجاد شود. در این مرحله استحکام نهایی گندله شکل میگیرد و محصول برای حملونقل، انبارش و استفاده در واحدهای احیای مستقیم یا کوره بلند آماده میشود.
شاخصهای مهم برای واحد احیا
کیفیت گندله تنها به استحکام مکانیکی محدود نمیشود. ترکیب شیمیایی گندله تأثیر مستقیمی بر راندمان احیا، مصرف انرژی، کیفیت آهن اسفنجی و عملکرد تجهیزات دارد. به همین دلیل، کنترل دقیق عناصر اصلی و ناخالصیها از مهمترین معیارهای ارزیابی گندله به شمار میرود.
1- آهن کل (Total Fe)
عیار آهن مهمترین شاخص کیفی گندله است. هرچه درصد آهن کل بالاتر باشد، میزان تولید آهن فلزی افزایش یافته و بهرهوری واحد احیا بهبود پیدا میکند. گندلههای باکیفیت معمولاً دارای 67 تا 69 درصد آهن هستند و بهعنوان خوراک ممتاز در واحدهای احیای مستقیم شناخته میشوند.
2- سیلیس (SiO₂)
سیلیس یکی از مهمترین ناخالصیهای گندله است. افزایش مقدار SiO₂ موجب افزایش سرباره، مصرف انرژی بیشتر و کاهش بازده فرآیند میشود. به همین دلیل، میزان سیلیس در گندلههای باکیفیت معمولاً کمتر از 2 درصد نگه داشته میشود.
3- آلومینا (Al₂O₃)
آلومینا نیز از ناخالصیهای نامطلوب در گندله محسوب میشود. افزایش Al₂O₃ میتواند ویسکوزیته سرباره را بالا برده، مصرف انرژی را افزایش دهد و شرایط بهرهبرداری را پیچیدهتر کند. ازاینرو، پایین بودن مقدار آلومینا یکی از شاخصهای مهم کیفیت گندله است.
4- فسفر (P) و گوگرد (S)
فسفر و گوگرد از عناصر زیانآور در زنجیره تولید فولاد به شمار میروند. این عناصر همراه با آهن وارد مراحل بعدی تولید شده و در صورت کنترل نشدن، میتوانند خواص مکانیکی و کیفیت فولاد نهایی را تحت تأثیر قرار دهند. به همین دلیل، گندله مناسب برای واحدهای احیا باید دارای حداقل میزان فسفر و گوگرد باشد.
اثر گندله نامناسب بر احیای مستقیم
کیفیت گندله یکی از عوامل تعیینکننده در پایداری و بهرهوری واحدهای احیای مستقیم است. هرگونه افت در خواص فیزیکی یا شیمیایی گندله میتواند مستقیماً بر مصرف انرژی، ظرفیت تولید و عملکرد تجهیزات تأثیر بگذارد.
۱- افزایش مصرف گاز احیایی
گندلههای نامناسب به دلیل کاهش قابلیت احیا و افت نفوذپذیری بستر، نیازمند مصرف بیشتر گازهای احیایی هستند. در برخی موارد، استفاده از گندله با کیفیت پایین میتواند مصرف گاز طبیعی را بین 5 تا 10 درصد افزایش دهد و هزینههای تولید را بهطور قابل توجهی بالا ببرد.
۲- کاهش تولید آهن اسفنجی
افت کیفیت گندله موجب کاهش راندمان واکنشهای احیا شده و میزان تبدیل اکسید آهن به آهن فلزی را کاهش میدهد. نتیجه این شرایط، کاهش تولید آهن اسفنجی و افت بهرهوری کل واحد است.
۳- افزایش تولید فاین و افت فشار بستر
خردایش گندله در طول فرآیند، موجب تولید ذرات ریز یا فاین میشود. تجمع فاین در بستر احیا، مسیر عبور گازهای احیایی را محدود کرده و باعث افزایش افت فشار، کاهش نفوذپذیری و اختلال در توزیع یکنواخت گاز در راکتور میشود.
۴- افزایش توقفات اضطراری
بخش قابل توجهی از مشکلات بهرهبرداری در واحدهای احیای مستقیم به کیفیت نامناسب گندله مرتبط است. افزایش فاین، ناپایداری بستر و افت راندمان فرآیند میتواند منجر به توقفات ناخواسته، کاهش ظرفیت تولید و افزایش هزینههای تعمیر و نگهداری شود. به همین دلیل، انتخاب گندله باکیفیت یکی از مهمترین عوامل دستیابی به تولید پایدار و اقتصادی آهن اسفنجی است.
تفاوت گندله احیا مستقیم با گندله کوره بلند
اگرچه هر دو نوع گندله از کنسانتره سنگ آهن تولید میشوند، اما به دلیل تفاوت شرایط عملیاتی در واحدهای احیای مستقیم و کوره بلند، مشخصات فنی و متالورژیکی آنها با یکدیگر تفاوت دارد.
گندله احیای مستقیم (DRI Pellet) با هدف دستیابی به بیشترین راندمان احیا طراحی میشود. این نوع گندله دارای عیار آهن بالاتر، میزان ناخالصی کمتر و تخلخل بیشتری است تا گازهای احیایی بتوانند بهسرعت در ساختار آن نفوذ کرده و فرآیند تولید آهن اسفنجی با حداکثر بهرهوری انجام شود.
گندله کوره بلند (BF Pellet) برای استفاده در شرایط متفاوت کوره بلند تولید میشود. در این فرآیند، استحکام مکانیکی و رفتار مناسب در دماهای بالا اهمیت ویژهای دارد و نیاز به تخلخل و قابلیت احیای بسیار بالا مانند گندلههای مورد استفاده در واحدهای احیای مستقیم وجود ندارد.
به همین دلیل، گندله DRI معمولاً دارای عیار آهن بیشتر، تخلخل بالاتر و قابلیت احیای بهتری نسبت به گندله BF است و بهعنوان خوراک اصلی واحدهای احیای مستقیم مورد استفاده قرار میگیرد.
گندله سازی در ایران
توسعه گسترده واحدهای احیای مستقیم، ایران را به یکی از بزرگترین تولیدکنندگان آهن اسفنجی جهان تبدیل کرده است. به همین دلیل، بخش عمده ظرفیت گندلهسازی کشور بر تولید گندلههای مخصوص احیای مستقیم (DRI Pellet) متمرکز شده است؛ محصولی که با عیار آهن بالا، تخلخل مناسب و قابلیت احیای مطلوب، نیاز واحدهای تولید آهن اسفنجی را تأمین میکند.
زنجیره تولید فولاد در ایران طی سالهای اخیر با سرمایهگذاری گسترده در بخش کنسانتره، گندلهسازی و احیای مستقیم توسعه یافته و نقش مهمی در افزایش خودکفایی صنعت فولاد کشور ایفا کرده است. امروزه دهها میلیون تن گندله در کشور تولید میشود که بخش قابل توجهی از آن به عنوان خوراک واحدهای احیای مستقیم مورد استفاده قرار میگیرد.
از مهمترین تولیدکنندگان گندله در ایران میتوان به:
- فولاد مبارکه اصفهان
- چادرملو اردکان
- فولاد گل گهر سیرجان
- فولاد سنگان
اشاره کرد. این مجموعهها بخش قابل توجهی از نیاز صنعت فولاد کشور به گندله را تأمین کرده و نقش کلیدی در توسعه زنجیره ارزش فولاد ایران دارند.
جمعبندی
گندلهسازی صرفاً فرآیند تبدیل کنسانتره سنگ آهن به گلولههای کروی نیست؛ بلکه مهندسی دقیق خوراک واحدهای احیای مستقیم و کوره بلند محسوب میشود. عملکرد پایدار واحد احیا، راندمان تولید آهن اسفنجی و کیفیت محصول نهایی، تا حد زیادی به کیفیت گندله وابسته است.
یک گندله استاندارد باید دارای:
- ابعاد یکنواخت
- استحکام مکانیکی بالا
- تخلخل کنترلشده
- عیار آهن مناسب
- حداقل میزان ناخالصی باشد.
همچنین باید در مراحل حملونقل، انبارش و شارژ کوره در برابر خردایش مقاوم بوده و امکان نفوذ مؤثر گازهای احیایی را فراهم کند تا فرآیند احیا با حداکثر سرعت و بهرهوری انجام شود.
کیفیت نامناسب گندله میتواند موجب افزایش مصرف گاز، کاهش تولید آهن اسفنجی، افزایش تولید فاین، افت نفوذپذیری بستر و بروز توقفات ناخواسته در واحدهای احیا شود. به همین دلیل، گندله یکی از مهمترین عوامل تأثیرگذار بر بهرهوری، پایداری تولید و سودآوری کارخانههای فولادسازی به شمار میرود و پس از کیفیت گاز احیاکننده، از مهمترین متغیرهای عملیاتی در واحدهای احیای مستقیم محسوب میشود.
