لوله اسپیرال تولید لوله‌های قطور برای خطوط انتقال
لوله اسپیرال
تولید لوله‌های قطور برای خطوط انتقال
در خطوط انتقال با قطر بالا، کیفیت لوله تنها به گرید و ضخامت ورق وابسته نیست. دقت شکل‌دهی، پایداری فرآیند جوشکاری، کنترل ابعادی و هماهنگی تجهیزات خط تولید، مستقیماً بر ایمنی، دوام و هزینه بهره‌برداری پروژه اثر می‌گذارند. لوله اسپیرال به دلیل امکان تولید در قطرهای بزرگ، طول‌های سفارشی و مشخصات فنی متنوع، یکی از گزینه‌های اصلی برای پروژه‌های انتقال آب، نفت، گاز و سیالات صنعتی محسوب می‌شود.

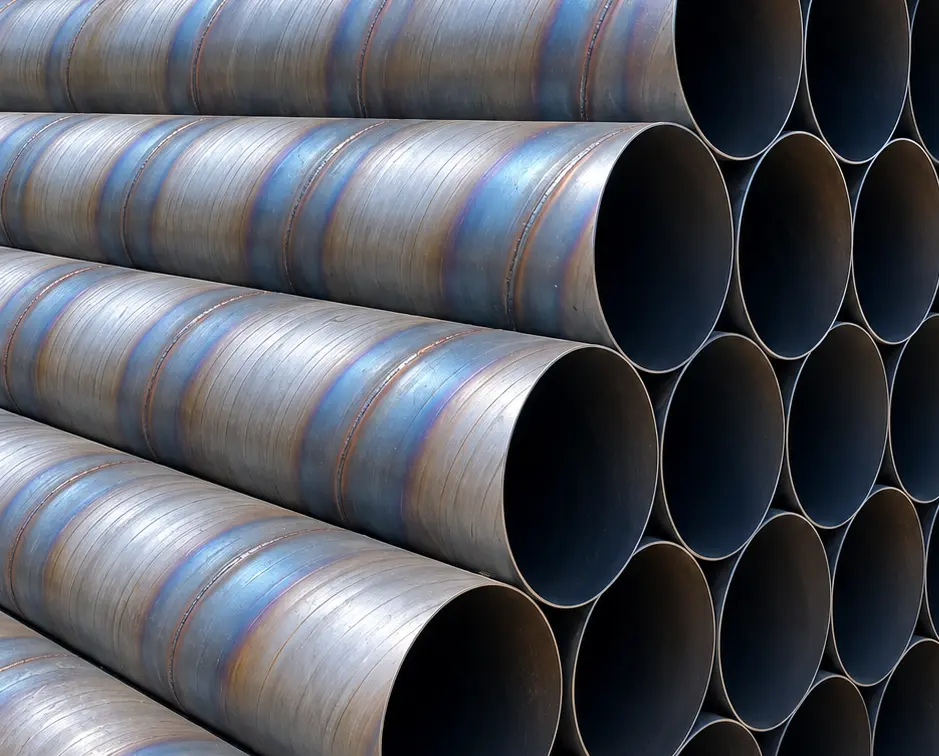

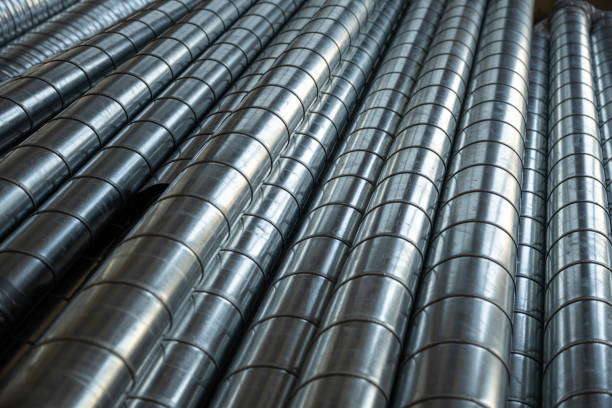

لوله اسپیرال یا SSAW از شکل‌دهی مارپیچی نوار فولادی و جوشکاری پیوسته لبه‌های آن تولید می‌شود. زاویه ورود نوار به بخش فرمینگ، قطر نهایی لوله را تعیین می‌کند؛ در نتیجه با تغییر زاویه شکل‌دهی و تنظیم تجهیزات، می‌توان از یک محدوده مشخص عرض کویل برای تولید قطرهای مختلف استفاده کرد. همین انعطاف‌پذیری، تولید لوله‌های قطور را از نظر فنی و اقتصادی امکان‌پذیر می‌سازد.
تعریف لوله اسپیرال
لوله اسپیرال نوعی لوله فولادی درزدار است که از نوار یا کویل فولادی نورد گرم تولید می‌شود. نوار فولادی پس از بازشدن، صاف‌کاری و آماده‌سازی لبه‌ها، با زاویه‌ای کنترل‌شده وارد واحد شکل‌دهی می‌شود و به فرم استوانه‌ای مارپیچ درمی‌آید. محل اتصال لبه‌ها معمولاً از داخل و خارج با روش جوشکاری زیرپودری یا Submerged Arc Welding جوش داده می‌شود.
به همین دلیل، این محصول با عناوین زیر نیز شناخته می‌شود:
- لوله جوشی اسپیرال
- لوله مارپیچ فولادی
- لوله SSAW
- لوله HSAW
- لوله جوش زیرپودری مارپیچی
ساختار مارپیچی لوله به‌خودی‌خود به معنای کیفیت بالاتر یا پایین‌تر نیست. عملکرد محصول نهایی به کیفیت مواد اولیه، طراحی خط، دقت فرمینگ، مشخصات جوش، تجهیزات کنترل کیفیت و استاندارد مورد استفاده وابسته است.
مزایای لوله‌های اسپیرال
- امکان تولید قطرهای بزرگ
مهم‌ترین مزیت این فرآیند، تولید لوله‌های قطور از کویل‌هایی با عرض کمتر از محیط کامل لوله است. این ویژگی دسترسی به مواد اولیه را ساده‌تر کرده و امکان طراحی خطوط تولید برای دامنه گسترده‌ای از قطرها را فراهم می‌کند.
- انعطاف‌پذیری در تغییر قطر
تغییر زاویه ورود نوار فولادی به دستگاه شکل‌دهی، امکان تولید قطرهای متفاوت را بدون تغییر کامل تجهیزات خط فراهم می‌سازد. البته هر خط دارای محدوده مشخصی از قطر، ضخامت و عرض کویل است که باید در مرحله طراحی تعیین شود.
- امکان تولید طول‌های سفارشی
فرآیند پیوسته تولید اجازه می‌دهد لوله پس از رسیدن به طول تعیین‌شده برش داده شود. طول محصول می‌تواند متناسب با محدودیت‌های حمل، نصب و مشخصات پروژه انتخاب شود.
- مناسب برای پروژه‌های زیرساختی
قابلیت تولید در قطرهای بالا، امکان اجرای پوشش‌های داخلی و خارجی و سازگاری با استانداردهای مختلف، لوله اسپیرال را برای خطوط انتقال آب، فاضلاب، سیالات صنعتی و برخی خطوط نفت و گاز مناسب کرده است.
- استفاده بهینه از کویل فولادی
انتخاب صحیح عرض نوار، زاویه شکل‌دهی و برنامه تولید می‌تواند باعث کاهش ضایعات، استفاده بهتر از موجودی کویل و افزایش بهره‌وری خط شود.
- قابلیت اتوماسیون فرآیند
فرآیندهای بازکردن کویل، شکل‌دهی، جوشکاری، برش، بازرسی و ثبت اطلاعات تولید قابلیت کنترل و پایش خودکار دارند. این موضوع در ظرفیت‌های تولید بالا، ثبات کیفیت و ردیابی محصول اهمیت زیادی دارد.
فرآیند تولید لوله اسپیرال
۱- بازرسی مواد اولیه
کویل فولادی از نظر گرید، ترکیب شیمیایی، خواص مکانیکی، ضخامت، عرض، کیفیت سطح و گواهی مواد بررسی می‌شود. هرگونه تغییر نامناسب در ضخامت یا خواص مکانیکی نوار می‌تواند بر پایداری شکل‌دهی و کیفیت جوش اثر بگذارد.
۲- بازکردن و صاف‌کاری کویل
کویل توسط Coil Car به واحد Uncoiler منتقل و به‌صورت کنترل‌شده باز می‌شود. ورق سپس از مجموعه رول‌های صاف‌کن عبور می‌کند تا انحنا، موج و تنش‌های نامناسب آن کاهش یابد.
کنترل کشش نوار در این مرحله اهمیت زیادی دارد؛ زیرا نوسان کشش می‌تواند باعث انحراف خط جوش، تغییر قطر یا بیضی‌شدن لوله شود.
۳- اتصال ابتدا و انتهای کویل‌ها
برای حفظ پیوستگی تولید، انتهای کویل قبلی به ابتدای کویل جدید متصل می‌شود. این اتصال باید با روش جوشکاری کنترل‌شده انجام شود و در مراحل بعدی تحت بازرسی قرار گیرد.
۴- آماده‌سازی لبه‌ها
لبه‌های نوار توسط تجهیزات Edge Milling یا Edge Trimming ماشین‌کاری می‌شوند. هدف این مرحله ایجاد لبه‌هایی صاف، یکنواخت و دارای هندسه مناسب برای جوشکاری است.
کیفیت آماده‌سازی لبه‌ها بر نفوذ جوش، یکنواختی درز، مصرف مواد جوش و احتمال ایجاد عیوبی مانند عدم ذوب یا بریدگی کناره جوش اثر مستقیم دارد.
۵- شکل‌دهی مارپیچی
نوار فولادی با زاویه محاسبه‌شده وارد مجموعه رول‌های شکل‌دهی می‌شود. رول‌ها به‌تدریج نوار را خم کرده و به شکل لوله درمی‌آورند. زاویه شکل‌دهی بر اساس قطر محصول، عرض کویل و شرایط فرآیند تنظیم می‌شود.
در این مرحله پارامترهای زیر باید به‌صورت پیوسته کنترل شوند:
- قطر خارجی لوله
- زاویه مارپیچ
- فاصله و هم‌راستایی لبه‌ها
- گردی و میزان بیضی‌شدن
- ارتفاع و اختلاف سطح دو لبه
- پایداری موقعیت خط جوش
۶- جوشکاری داخلی و خارجی
پس از قرارگرفتن لبه‌ها در موقعیت مناسب، درز مارپیچی از داخل و خارج با روش جوشکاری زیرپودری جوش داده می‌شود. در این روش، قوس الکتریکی زیر لایه‌ای از پودر مخصوص شکل می‌گیرد؛ بنابراین حوضچه جوش از تماس مستقیم با هوا محافظت شده و امکان ایجاد جوشی پیوسته با نفوذ کنترل‌شده فراهم می‌شود.
پارامترهایی مانند جریان، ولتاژ، سرعت جوشکاری، فاصله الکترود، نوع سیم جوش و پودر مصرفی باید متناسب با گرید و ضخامت ورق تنظیم شوند.
۷- فرآیند یک‌مرحله‌ای و دومرحله‌ای
خطوط تولید لوله اسپیرال می‌توانند با دو ساختار اصلی طراحی شوند:
- روش یک‌مرحله‌ای یا Online
شکل‌دهی و جوشکاری نهایی در یک مسیر پیوسته انجام می‌شود. ساختار خط ساده‌تر است، اما سرعت فرمینگ تا حدی به سرعت جوشکاری نهایی وابسته خواهد بود.
- روش دومرحله‌ای یا Offline
در مرحله نخست، لوله شکل داده شده و درز آن به‌صورت موقت یا Tack Weld تثبیت می‌شود. جوشکاری نهایی سپس در ایستگاه‌های مستقل انجام می‌گیرد. جداسازی فرمینگ از جوشکاری نهایی می‌تواند ظرفیت تولید را افزایش داده و امکان کنترل مستقل هر بخش را فراهم کند. شرکت SMS Group نیز تفاوت اصلی فرآیند دومرحله‌ای را جداسازی فرمینگ و جوشکاری نهایی معرفی می‌کند.
۸- برش لوله
پس از رسیدن لوله به طول تعیین‌شده، عملیات برش توسط سیستم‌هایی مانند برش پلاسما انجام می‌شود. تجهیزات برش متحرک می‌توانند هم‌زمان با حرکت محصول عمل کنند تا فرآیند تولید متوقف نشود.
۹- آماده‌سازی انتهای لوله
دو سر لوله بر اساس نوع اتصال و مشخصات پروژه ماشین‌کاری می‌شوند. عملیات این بخش می‌تواند شامل موارد زیر باشد:
- صاف‌کردن انتهای لوله
- پخ‌زنی یا Beveling
- کنترل گونیا بودن مقطع
- کالیبراسیون موضعی قطر
- آماده‌سازی برای جوشکاری میدانی یا نصب کوپلینگ
۱۰- بازرسی و آزمون نهایی
پس از تکمیل جوشکاری، لوله از نظر کیفیت جوش، دقت ابعادی و مقاومت در برابر فشار بررسی می‌شود. بازرسی چشمی و آزمون اولتراسونیک از روش‌های رایج ارزیابی درز هستند.
تجهیزات اصلی خط تولید لوله اسپیرال
یک خط کامل تولید لوله SSAW، متناسب با ظرفیت و استاندارد محصول، می‌تواند شامل تجهیزات زیر باشد:
- Coil Loading Car
- Uncoiler
- Strip Leveler
- Pinch Roll و سیستم کنترل کشش
- Strip End Shear
- Coil End Joining Station
- Edge Trimmer یا Edge Milling Machine
- Delivery Table و سیستم هدایت نوار
- Spiral Forming Machine
- Tack Welding Unit
- Internal Submerged Arc Welding Station
- External Submerged Arc Welding Station
- Flux Feeding and Recovery System
- Flying Cut-off Machine
- Pipe Handling System
- End Facing and Beveling Machine
- Hydrostatic Testing Machine
- Ultrasonic Testing System
- Radiographic Inspection Equipment
- سیستم اندازه‌گیری قطر، طول، وزن و Ovality
- Shot Blasting Machine
- خطوط پوشش داخلی و خارجی
- سیستم PLC، اتوماسیون و ثبت اطلاعات تولید
هماهنگی ظرفیت تجهیزات اهمیت زیادی دارد. افزایش ظرفیت یک بخش، بدون تطبیق سرعت فرمینگ، جوشکاری، حمل محصول و کنترل کیفیت، الزاماً باعث افزایش ظرفیت واقعی کارخانه نخواهد شد.
کنترل کیفیت لوله اسپیرال
طول درز جوش در لوله اسپیرال نسبت به لوله دارای درز مستقیم بیشتر است؛ بنابراین کیفیت خط تولید به پوشش کامل بازرسی، ثبات پارامترهای جوش و قابلیت ردیابی محصول وابسته خواهد بود.
۱- کنترل مواد اولیه
- بررسی گواهی کویل
- کنترل گرید و ترکیب شیمیایی
- اندازه‌گیری ضخامت و عرض
- بررسی کیفیت سطح
- آزمون خواص مکانیکی بر اساس استاندارد پروژه
۲- کنترل حین تولید
- پایش زاویه فرمینگ
- کنترل فاصله و اختلاف سطح لبه‌ها
- اندازه‌گیری پیوسته قطر و Ovality
- کنترل جریان، ولتاژ و سرعت جوشکاری
- پایش مصرف سیم و پودر جوش
- ثبت پارامترهای هر شاخه لوله
۳- آزمون‌های غیرمخرب
- بازرسی چشمی یا VT
- آزمون اولتراسونیک یا UT
- آزمون رادیوگرافی یا RT
- آزمون ذرات مغناطیسی یا MT برای نقاط مشخص
- آزمون مایع نافذ یا PT در صورت نیاز
۴- آزمون هیدرواستاتیک
در آزمون هیدرواستاتیک، لوله با آب پر شده و برای مدت مشخص تحت فشار قرار می‌گیرد. هدف، بررسی آب‌بندی، سلامت بدنه و عملکرد درز جوش در برابر فشار آزمون است. فشار و زمان نگهداری باید بر اساس استاندارد محصول و مشخصات فنی قرارداد تعیین شود.
۵- آزمون‌های مکانیکی
بر اساس نوع محصول و استاندارد پروژه، آزمون‌های زیر قابل انجام هستند:
- تست کشش فلز پایه و جوش
- تست خمش هدایت‌شده
- تست تخت‌شدن
- آزمون ضربه
- سختی‌سنجی
- بررسی ماکروگرافی مقطع جوش
پوشش داخلی و خارجی
انتخاب پوشش باید بر اساس نوع سیال، شرایط خاک، دمای کار، روش نصب و طول عمر طراحی انجام شود. تولید لوله باکیفیت بدون انتخاب و اجرای صحیح پوشش، حفاظت کافی در برابر خوردگی ایجاد نمی‌کند.
۱- پوشش‌های خارجی
- پلی‌اتیلن سه‌لایه یا 3LPE
- پلی‌پروپیلن سه‌لایه یا 3LPP
- اپوکسی پودری یا FBE
- پوشش‌های نواری
- پوشش‌های قیری یا سامانه‌های سفارشی
۲- پوشش‌ها و لاینینگ‌های داخلی
- اپوکسی مایع
- اپوکسی مناسب آب آشامیدنی
- ملات سیمانی
- پوشش‌های مقاوم در برابر سایش
- پوشش‌های مخصوص سیالات خورنده
در خطوط پوشش، کنترل ضخامت، چسبندگی، تخلخل، آماده‌سازی سطح و Holiday Detection بخشی از فرآیند تضمین کیفیت محسوب می‌شود.
کاربردهای لوله اسپیرال
- خطوط انتقال آب
یکی از مهم‌ترین کاربردهای لوله اسپیرال، انتقال آب خام، آب شرب، آب تصفیه‌شده و آب مورد نیاز صنایع است. استاندارد AWWA C200 لوله‌های فولادی با درز مستقیم یا اسپیرال از قطر اسمی ۱۵۰ میلی‌متر به بالا را برای سامانه‌های انتقال و توزیع آب پوشش می‌دهد.
- شبکه‌های فاضلاب و پساب
لوله‌های قطور اسپیرال در خطوط انتقال فاضلاب، پساب صنعتی و تأسیسات تصفیه قابل استفاده هستند. نوع پوشش داخلی در این کاربرد باید بر اساس خورندگی سیال و شرایط بهره‌برداری انتخاب شود.
- خطوط نفت و گاز
استفاده از لوله اسپیرال در خطوط انتقال نفت و گاز تنها زمانی مناسب است که طراحی، مواد اولیه، فرآیند تولید و آزمون‌های محصول با استاندارد پروژه مطابقت داشته باشند. API Specification 5L الزامات مربوط به لوله‌های بدون درز و جوشی مورد استفاده در سامانه‌های خطوط لوله صنایع نفت و گاز طبیعی را تعیین می‌کند.
خطوط انتقال سیالات صنعتی
انتقال آب خنک‌کاری، سیالات فرآیندی، دوغاب‌های معدنی و سایر سیالات صنعتی از دیگر کاربردهای این محصولات است. انتخاب ضخامت، پوشش و کلاس فشار باید بر اساس مشخصات واقعی سیال انجام شود.
- شمع‌های فولادی و سازه‌های دریایی
لوله اسپیرال می‌تواند به‌عنوان شمع فولادی در اسکله‌ها، پل‌ها، سازه‌های ساحلی و فونداسیون تجهیزات سنگین استفاده شود. در این کاربرد، ظرفیت باربری، خوردگی، کیفیت جوش و روش اتصال شاخه‌ها اهمیت ویژه‌ای دارد.
- نیروگاه‌ها و پروژه‌های هیدروالکتریک
لوله‌های قطور در سامانه‌های آب‌رسانی نیروگاه، خطوط خنک‌کاری، Penstock و تأسیسات جانبی نیروگاه‌ها نیز کاربرد دارند.
استانداردهای متداول
استاندارد نهایی باید متناسب با کاربرد، فشار کاری، نوع سیال و الزامات قرارداد انتخاب شود. استانداردهای رایج شامل موارد زیر هستند:
- API 5L برای خطوط انتقال صنایع نفت و گاز
- AWWA C200 برای لوله‌های فولادی انتقال و توزیع آب
- ASTM A139 برای لوله‌های فولادی جوش قوسی
- ASTM A252 برای شمع‌های لوله‌ای فولادی
- EN 10217 برای لوله‌های فولادی جوشی تحت فشار
- EN 10219 برای مقاطع توخالی سازه‌ای جوش‌شده
ذکر نام یک استاندارد به‌تنهایی برای تعیین کیفیت محصول کافی نیست. گرید ماده، سطح مشخصات محصول، روش آزمون، محدوده پذیرش عیوب، نوع پوشش و شرایط بهره‌برداری باید در اسناد فنی پروژه مشخص شوند.
محدودیت‌های فرآیند اسپیرال
- طول درز جوش بیشتر از لوله درز مستقیم است و به کنترل کامل جوش نیاز دارد.
- تنظیم نامناسب رول‌ها می‌تواند موجب بیضی‌شدن، تغییر قطر یا ایجاد تنش‌های ناخواسته شود.
- تغییرات کیفیت کویل مستقیماً بر پایداری فرمینگ و جوش اثر می‌گذارد.
- انتخاب نادرست زاویه شکل‌دهی می‌تواند سرعت تولید و کیفیت هندسی محصول را کاهش دهد.
- استفاده در پروژه‌های پرفشار یا حساس، بدون تطبیق کامل با استاندارد و مشخصات مهندسی مجاز نیست.
این محدودیت‌ها با طراحی مناسب خط، اتوماسیون دقیق، تجهیزات بازرسی کامل و تدوین روش‌های اجرایی کنترل‌شده مدیریت می‌شوند.
خدمات تکین استیل در خطوط تولید لوله اسپیرال
طراحی یک خط اسپیرال باید بر اساس محصول واقعی کارخانه انجام شود؛ نه صرفاً ظرفیت اسمی تجهیزات. نوع بازار هدف، استاندارد محصول، قطر و ضخامت، گرید کویل، طول لوله، نوع پوشش و روش کنترل کیفیت باید پیش از انتخاب سازنده مشخص شوند.
خدمات قابل ارائه تکین استیل برای این خطوط شامل موارد زیر است:
- مطالعات فنی و امکان‌سنجی پروژه
- تعیین ترکیب محصولات و ظرفیت مناسب خط
- تدوین مشخصات فنی تجهیزات
- طراحی Layout و جریان مواد
- بررسی نیازهای برق، آب، هوای فشرده و سایر یوتیلیتی‌ها
- انتخاب و ارزیابی سازندگان معتبر اروپایی و آسیایی
- تأمین خط کامل و تجهیزات جانبی
- تأمین سیستم‌های جوشکاری و کنترل کیفیت
- نصب، راه‌اندازی و انجام تست‌های عملکرد
- آموزش اپراتورها و تیم نگهداری
- تأمین قطعات یدکی و مواد مصرفی
- بهینه‌سازی و نوسازی خطوط موجود
- توسعه سیستم‌های اتوماسیون و ردیابی محصول
جمع‌بندی
لوله اسپیرال راهکاری انعطاف‌پذیر برای تولید لوله‌های فولادی در قطرهای بالا و طول‌های متناسب با پروژه است. شکل‌دهی مارپیچی، استفاده از جوشکاری زیرپودری داخلی و خارجی و قابلیت تنظیم قطر، این فرآیند را برای خطوط انتقال آب، فاضلاب، سیالات صنعتی، پروژه‌های انرژی و کاربردهای سازه‌ای مناسب می‌سازد.
کیفیت محصول نهایی به هماهنگی کامل مواد اولیه، فرمینگ، جوشکاری، کنترل ابعادی، آزمون‌های غیرمخرب، تست هیدرواستاتیک و پوشش وابسته است. طراحی صحیح خط و انتخاب تجهیزات متناسب با بازار هدف، علاوه بر افزایش کیفیت و ظرفیت واقعی تولید، ریسک توقفات، ضایعات و هزینه‌های اصلاح محصول را کاهش می‌دهد.
